二维超声波风速风向传感器  型号:FT742-DM  品牌:英国FT
收藏
|
二维超声波风速风向传感器  型号:FT742-DM  品牌:英国FT
产品品牌: 英国FT
产品型号: FT742-DM
产品说明: FT742超声波风速仪是FT公司旗下FT7系列的风传感器,可测量的风速为75m/s,满足WMO对风传感器制定的标准。通过公司的Acu-Res®声共振专利技术,具有体积小、无移动零部件等优势。
产品详情: 点击左侧图片进入产品详情
产品详情

二维超声波风速风向传感器   型号:FT742-DM   品牌:英国FT

FT742超声波风速仪是FT公司旗下FT7系列的风传感器,可测量的风速为75m/s,满足WMO对风传感器制定的标准。通过公司的Acu-Res®声共振专利技术,具有体积小、无移动零部件等优势。

FT742-DM产品是一款耐用的风传感器,无需进行额外维护,却具有高达99.9%的数据获取率,即使在恶劣的环境中也可实现常年正常运转。


  传感器可对气流的温度、压力和湿度波动进行固有补偿。在小空间内的强共振声波所产生的信号极强,易于测量。Acu-Res所产生的信噪比要比其他超声波技术高出40db。


新设计

FT742-DM产品可直接安装在33.7mm的支撑管上。这一产品的创新设计能够调整气流、提高准确性。

易维护

硬质阳极铝制机身具有抗腐蚀性和防风沙性,同时还可防冰冻、防日照辐射和鸟类的攻击。传感器的密封防护等级可达IP67级,并可对气压和湿度进行固有补偿。

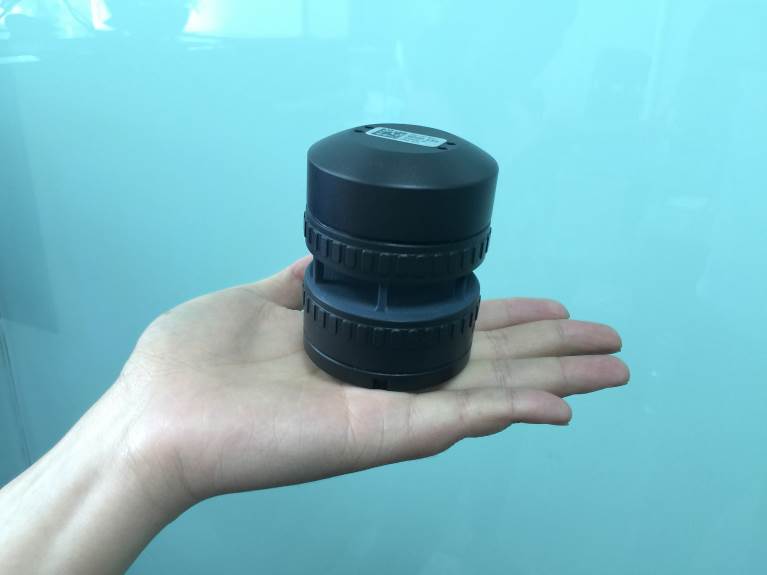

灵活、紧凑、轻

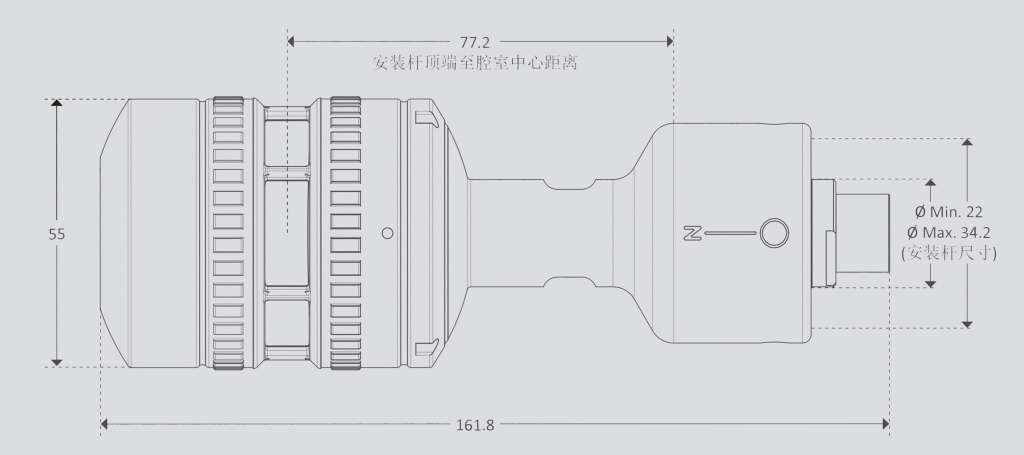

FT742-DM产品体积小,高度仅有162mm,质量仅为380g。这使得该产品十分适用于在移动设备中的应用。该传感器可配备 RS485或模拟4-20mA输出端口,并可从m/s、km/h或节中指定输出数据的测量单位。

除冰能力

FT742-DM传感器安装了恒温控制的加热系统。根据用户的设定,传感器将自身温度维持在0°C至55°C范围内的任意温度。低能耗-在标准模式下,这些加热器的**功率为99W。当加热器关闭时,FT742-DM产品仅需30mA、24VDC的供电需求。但是,该产品同样也可在12V条件下运转,从而十分适用于电池供电。

适应恶劣环境

FT风速仪已被应用在*气象应用设备中,包括两极地区。公司客户已在气候站、飓风研究、寒冷气候、海洋研究 航海等领域内应用FT旗下风传感器。

环境保护系统

声共振技术(Acu-Res)所使用的EPS可确保传感器在恶劣的工作环境下也能够稳定运转,从而实现了较高的数据获取率。







内容

产品特点

坚固紧凑的结构

设计宗旨:防御冲击

测试与证明:抗摔落性:按照EN 60068-2-31 (2008)标准,由1米高处以不同角度反复6次摔至 金属固体表面。

测试与证明:

抗冰雹测试:按照EN   61215   (2005)标准,10颗 重7.5克的冰雹以每秒23米的速度分别砸向传感 器。

设计宗旨:抗盐腐蚀、风沙、防水 测试与证明:

抗腐蚀测试:按照ISO9227、IEC12944标准下的 C5M抗腐蚀等级规定,在中性盐雾环境中进行 1440小时腐蚀测试。

测试与证明:

防灰尘与风沙:按照DEF STAN 00-35 CL25(2006)

标准,将传感器分别置于风速29m/s、浓度1.1g/ m3的风沙颗粒环境中三小时。

测试与证明:冰冻测试标准MIL-STD-810G:传感 器在气候室中经历温度为-14℃、风速为15m/s的 冻雨状态后仍可保持无冰冻状态。


测试与证明:

MIL-STD-810G标准除冰测试:将传感器暴露在气 流速度为15m/s、温度为-14℃的冻雨环境中。传 感器机身冰层厚度达45mm。开启传感器加热器, 气流与温度保持不变。传感器在15分钟内重新恢 复无冰状态。

日照辐射

在环境温度为55℃、日照辐射为1120W/m2的条件 下进行24小时紫外线照射。

满足标准:EN 60068-2-5(2000)

海拔

在海平面上3000米的低气压模拟环境中持续进行 4小时测试。在风洞中所进行的额外专项测试结 果显示,传感器可在高达4000米的环境中仍能保 证测量的准确性。

满足标准:EN60068-2-13 (1999)。

干热与寒冷测试

在-40℃的冷空气中对传感器进行16小时测试。 在+85℃的干热环境中对传感器进行16小时测 试。对传感器进行共计74小时的干热/寒冷测 试,分别在-40℃至+70℃的温度范围内对传感器 进行16个温度循环测试。满足标准:EN 60068-2-1(2007), EN 60068-2-2

(2007),EN 60068-2-14 (2009)

三轴正弦和随机震动测试

进行频率为5-500Hz、扫描范围为每分钟1倍频程 的正弦震动测试。在每个轴向上分别进行频率为 5-500Hz、时长90分钟、功率谱密度为0.0075g2/ Hz的随机震动测试。

满足标准:EN 60068-2-6 (2008),EN 60068-2-

64 (2008)

防尘防水测试

置于沙尘气候模拟室中进行8小时测试。 置于水下1米处进行30分钟测试。 满足标准:EN 60529(2000)——密封等级IP67 固定湿度/循环湿度测试

在固定相对湿度93%的环境中进行240小时的测 试。温度上限为55℃的环境中进行六个24小时的 循环测试。满足标准:EN 60068-2-78 (2002), EN 60068-2-30 (2005)

雾环境和降雨环境测试

将传感器置于雾环境中1小时,雾气浓度为 1-2ml/80cm2。将传感器置于降雨环境中1小时, 降雨量为200±50mm。

满足标准:DEF STAN 00-35 Test CL26, DEF STAN 00-35 Test CL27

产品规格

风速

范围   0-75m/s

精确度   0.1m/s

准确度   ±0.3m/s (0-16m/s)

±2% (16-60m/s)

±5% (60-75m/s)

风向

范围   0至360°

精确度

准确度   ±4°(在使用默认滤波器时的计算值)

传感器性能

测量方式   声共振技术 (自动补偿温度、气压和湿度变化所带来的误差)。

测量单位   米每秒、公里每小时,或节每小时 海拔高度   0-4000米运行范围

温度范围   -40°至+85°C (运行温度和储存温度) 湿度范围   0-100%

防护等级   IP67, EN 60529 (2000)

加热器设置   0° 至 55°C. 加热器温度设置点可调整。

供电要求

电源电压   20V至30V DC (24V DC为额定电压)。支持在加热器功率下调时,通过12V电池维持运转。

电源电流(加热器关闭)   30mA (常用值)

电源电流(加热器开启)   限制在4A(默认)、6A(**)——可通过软件以0.1A的增量进行调节。

加热器的能耗量取决与将传感器温度保持在用户设置点所需的加热能源需求。加热器和传感器 的能耗量被默认限制在99W。

物理参数

I/O接口   20V至30V DC (24V DC为额定电压)。支持在加热器功率下调时,通过12V电池维持运转。

传感器重量   380g

数字传感器

接口   RS485接口,与电源线和外壳进行电气隔离。

格式   ASCII数据,轮询或连续输出模式,NMEA 0183。 数据更新频率   每秒10次。

错误处置   当传感器检测到无效读数时,会在风速输出信息中设置相应字符。 该错误示警字符为数值1。

模拟传感器

接口   4-20mA,与电源线和外壳进行电气隔离。

格式   用来测量风速的一条4-20mA电流回路(可选择不同的比例参数),用来测量风向的

一条4-20mA电流回路(基准设置值为4mA或12mA)。两条模拟量回路均每秒更新十次。

4-20mA 配置端口   这一端口可供用户更改模拟传感器内部设置,并进行诊断测试。此接口不可用于

与数据记录仪或其他设备间的**性连接。

错误处置   当传感器检测到无效读数时,风速和风向电流回路均将回降至1.4mA的默认值 (可在

3.9mA之内进行调整)。

安装方便

1 - 将电缆穿过安装管,并与传感器连接。

2 - 将传感器滑下安装管,直至其牢固地连接至安装管上方。

3 - 旋转传感器,直至风向基准(N)对齐。

4 - 旋紧平头螺丝,每次一颗,确保压力的均匀分布
