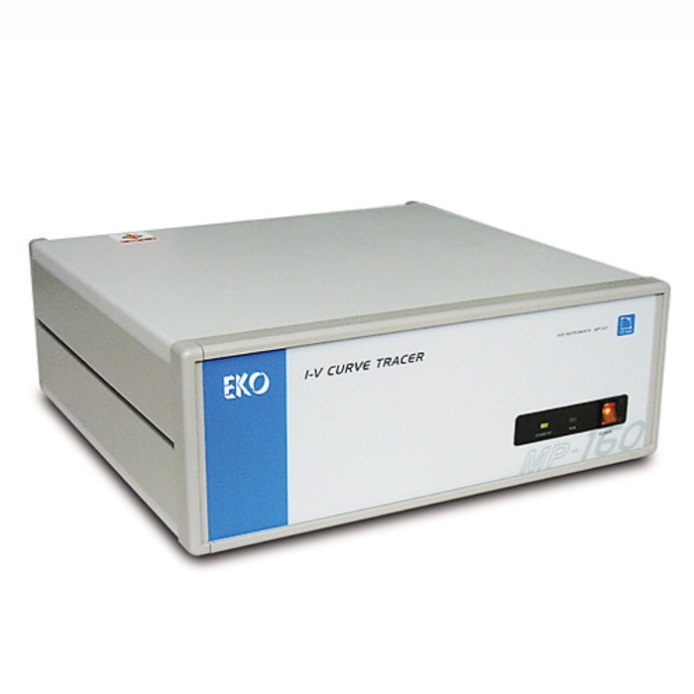

宽量程 I-V曲线测试仪 型号:MP-160  品牌:EKO
收藏
|
宽量程 I-V曲线测试仪 型号:MP-160  品牌:EKO
产品品牌: 日本EKO
产品型号: MP-160
产品类型: I-V曲线测试仪
测量范围: 电压:300, 30, 3V (Auto)、电压:400V,30V
产品说明: EKO MP-160宽量程I-V曲线测试仪基于十年以上开发经验研制,产品具有测量范围广和分辨率高等特点,用于测量各种类太阳能电池和组件性能,能够完成对大面积电池测量、化合物电池、染料电池等的高精度I-V曲线测量。
产品详情: 点击左侧图片进入产品详情
产品详情

宽量程 I-V曲线测试仪 型号:MP-160  品牌:EKO

产品简介

   EKO MP-160宽量程I-V曲线测试仪基于十年以上开发经验研制,产品具有测量范围广和分辨率高等特点,用于测量各类太阳能电池和组件性能,能够完成对大面积电池测量、化合物电池、染料电池等的高精度I-V曲线测量。

  针对室外测试,可使用自动、长时间连续测量模式。可选择配置多达4个组件选择器,同时监测48个太阳能电池组件。针对室内测量,可同时对电压、电流、光照强度(通过参考电池或日照强度计)快速取样。独有针对模拟器光源不稳定性的纠正功能,使测量精度显著提升。

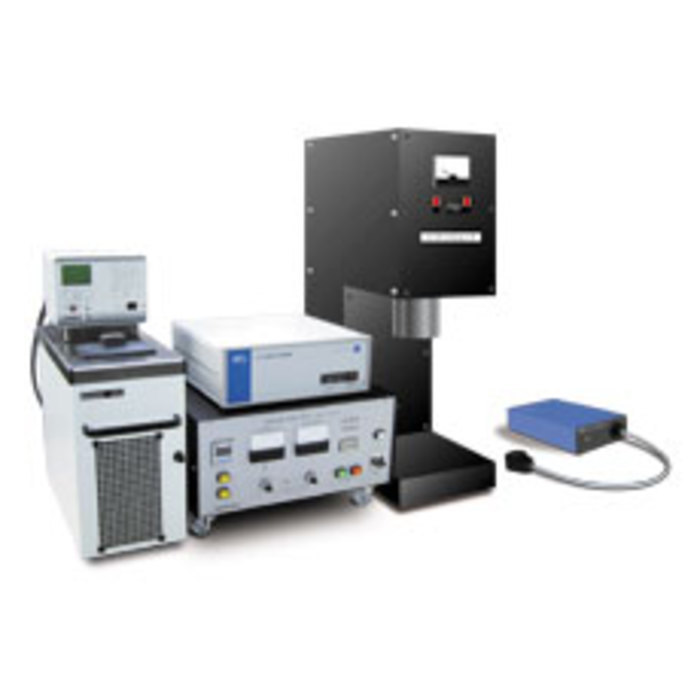

  MP-160适用任何光源和太阳模拟器对太阳模拟器室内评测和室外自然光评测等应用均有出色表现。可作为研发工具,结合自动样品传送和自动样品温度控制,并可用于生产线在线检测。

产品优势

宽量程和高分辨率

适合所有类型太阳能电池测试

具有自动、长时间连续监测功能

技术参数


型号
MP-160
MP-165
测量原理
电负载理论
电负载理论
配线方式
4-线
4-线
电池/组件输入范围
电压:300, 30, 3V (Auto)
电压:400V30V

电流:10, 3, 0.3, 0.03A (Auto)
电流:20A3A

功率:Max. 300W
功率:Max. 3000W
分辨率
16bit (+/-15bit)
16bit (+/-15bit)
精度
0.5%fs
0.5%fs
扫描时间
2 to 330 sec.
2 to 330 sec.
反转偏置
支持
支持
数据点
256/扫描 (电压,电流,光强)
256/扫描 (电压,电流,光强)
温度输入
2, T型热电偶
2, T型热电偶
日照强度计输入
1, 30mV
1, 30mV
参考电池输入
1, 300mV
1, 300mV

(无分流电阻,结合强度传感器输入)
(无分流电阻,结合强度传感器输入)
RS-232C
38400bps, 8bit, 1 stop,Non-parity, Xon/off, delim.Cr/Lf
38400bps, 8bit, 1 stop,Non-parity, Xon/off, delim.Cr/Lf
可选装置
组件选择器 (最多 48个组件)
组件选择器 (最多12个组件)

热电偶选择器(最多48个热电偶)
热电偶选择器(最多12个热电偶)

照度计选择器(最多5 传感器)
照度计选择器(最多5 传感器)
尺寸/重量
370w x 133h x 350d mm/9kg
430 W x 450 D x 199 H (mm) / 15 kg
电源
AC100 to 240V, 50/60Hz, 20VA (Stand-by), 200VA (Max.)
AC100 to 240V, 50/60Hz,20VA (Stand-by), 270VA (Max.)
