光伏电站设计软件
产品品牌: 德国Valentin
产品型号: PV*SOL premium
测量范围: 电站设计
产品说明: 德国PV*SOL premium软件内建3D可视觉化设计工具,可对平面屋顶及坡面屋顶太阳能发电系统进行精细化设计、遮挡分析、发电量动态模拟及电站效率评估等。
产品详情: 点击左侧图片进入产品详情
产品详情

光伏电站设计软件

(PV*SOL premium)

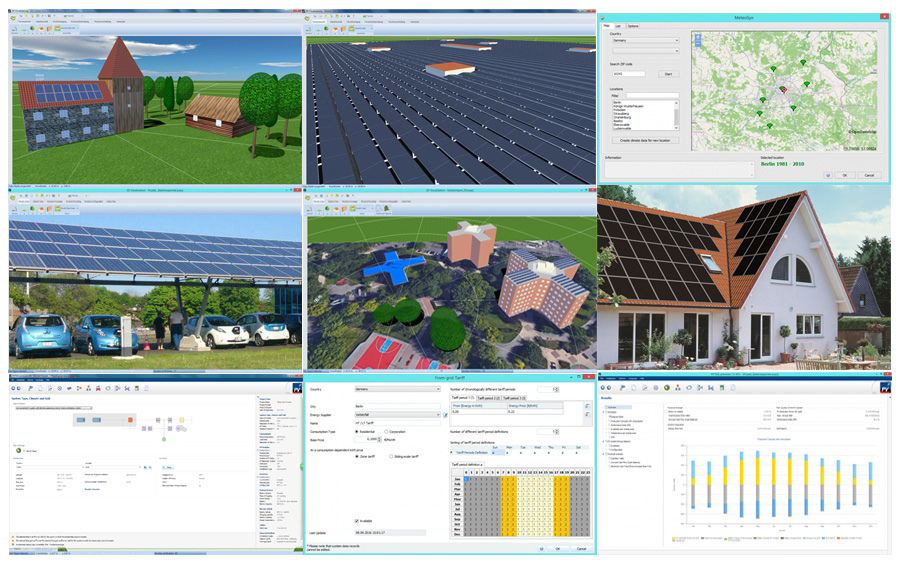

软件简介

在实际应用中,为了准确评估光伏发电系统的效率和产能,详细计算周围物体对光伏面板的遮挡情况尤为重要。德国PV*SOL premium软件内建3D可视觉化设计工具,可对平面屋顶及坡面屋顶太阳能发电系统进行精细化设计、遮挡分析、发电量动态模拟及电站效率评估等。

PV*SOL premium软件界面亲切友好,易上手,适用于太阳能电站系统设计规划人员、太阳能电站集成商及专业太阳能光电技术工程师进行太阳能电站系统规划、设计、动态模拟和发电量评估等工作,也适合于研究所和高等院校的科研及教学工作。

软件功能

Ø太阳能电站设计:

软件可以在3D可视化模式下,能够设计模拟高达2MW规模电站及5000个太阳能组件。

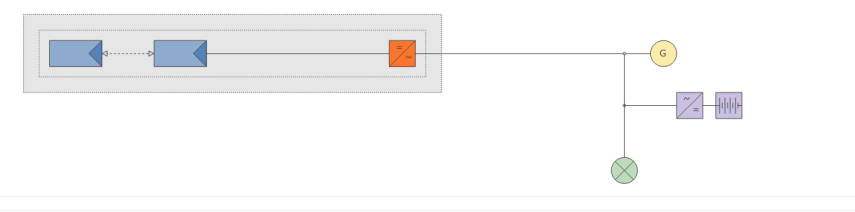

Ø离网光伏电力系统设计:

全新的设计让用户可以专业的规划和模拟交流耦合离网光伏电力系统,软件中给出了所有必要的规划布置,例如,光伏组件的尺寸、电池容量及寿命、逆变器、电力输出模拟和经济效益。

Ø并网光伏电力系统设计:

软件可快速选择使用的电池和定义电池逆变器和充电策略来规划自己的电池存储系统。经过可靠的仿真验证,可以更准确地掌握自我消费和自给自足率。

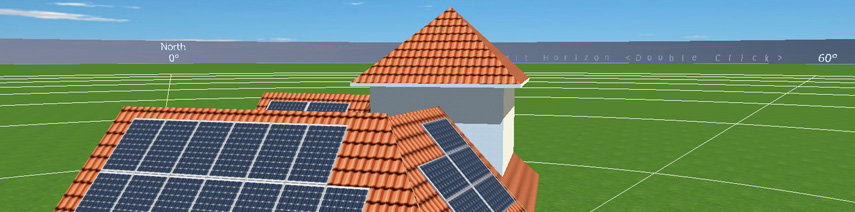

Ø地面视图-建筑模型:

(1)软件可以根据需要从常规建筑物类型和尺寸集合中选择一个或多个光伏阵列建筑物。天窗、凸窗、墙壁、锯齿屋顶、突出的屋顶均可覆盖光伏面板。通过输出屋顶悬垂部分和限制区域的测量尺寸,对屋顶区域建模的精度可以控制在毫米量级。然后,可以设置可能导致遮光的物体(如建筑物、树木、柱形物)及尺寸。

(2)软件可以依据地图制作建筑物模型。在平面图或者地图基础之上,仅需画出建筑物轮廓,并输入相应的高度便可快速创建建筑物,也可以创建任意形状平顶建筑。

Ø建筑视图-限制区和遮挡物:

当建筑模型建立后,可以定义建筑上的限制区和房顶上的遮挡物(如,窗户、天窗、烟囱、卫星天线等)。

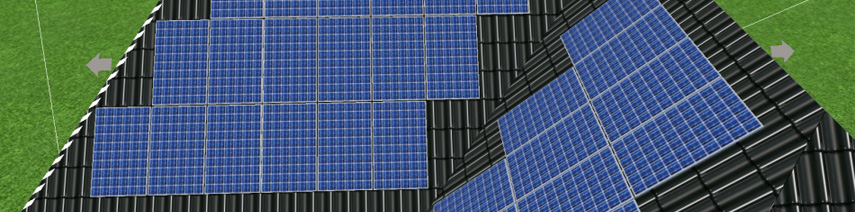

Ø太阳能组件铺设:

软件可以自动铺设太阳能组件,也可以手动选择铺设的范围和区域。软件还可以显示任意位置光伏组件的遮挡损失,便于快速决策该位置是否适合铺设太阳能面板。

Ø优化组件配置:

太阳能组件配置可自动完成,也可手动完成。用户可以决定是否使用一个逆变器配置多个模块区域,也可为每个模块区域选择一个逆变器,或者选择两种情况的组合。配置窗口中始终显示当前配置状态,实时显示每个逆变器和**功率点跟踪情况,便于随时了解虽配置的系统是否满足要求指标。软件的另一个亮点在于,可以使用“建议配置”,快速简易的配置所选逆变器,之后可以单独对某个组件进行调整。

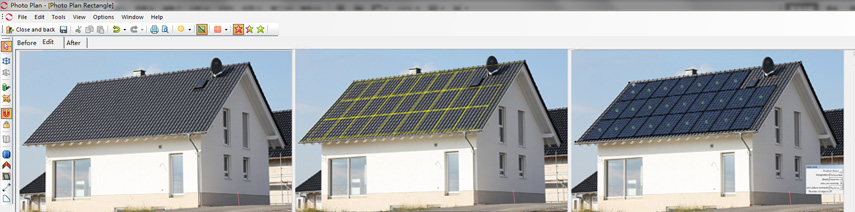

Ø照片规划工具:

该工具可以利用用户拍摄的一张屋顶照片,快速简易的规划太阳能发电系统布设方案,为项目提供有力的决策支持。

Ø光伏组件数据库:

软件组件数据库目前包含14500种组件和3500中逆变器,在联网的状态下持续自动更新。用户可以将常用的组件和逆变器添加到收藏夹,以方便组件或逆变器的选择。

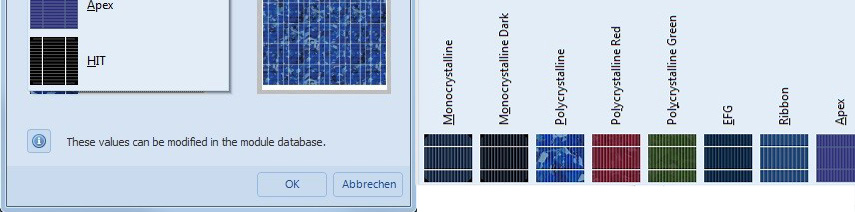

Ø光伏组件材质:

为了更真实地表示光伏组件,软件可以选择框架和组件颜色以及组件的纹理。

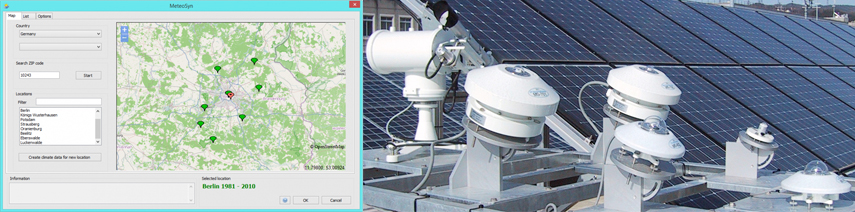

Ø历史数据库:

数据库包含了德国气象局1981-2010年,450个数据集;Metonorm 1991-2010年在全球~8000个数据集。用户可以根据需要选择的数据集,并可以导入自己的数据集。

Ø电路图:

软件在电路图诊断页可以生成光伏电站系统标准电路图,并可导出为标准DXF格式。

Ø线缆损耗计算:

软件考虑直流和交流电流损耗。在电缆页面,可以输入电缆的长度和横截面,并让程序从阵列输出中计算总损失。

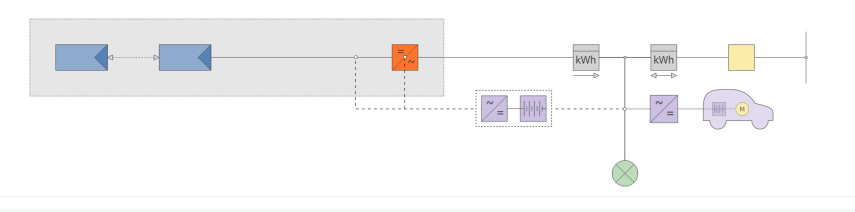

Ø电动汽车太阳能供电:

软件包含国际上常用电动汽车配置数据库,方便用户选择和估算有多少太阳能可用于电动汽车充电,并计算使用太阳能和固定电源充电每百公里费用。

Ø电价模型:

软件允许设计师输入当地的分时电价,以精确评估太阳能电站的经济效益。

Ø太阳能电站产能模拟:

软件依据用户输入的参数,调用光伏组件数据库中对应光伏组件的特征曲线,并考虑旁路二极管的影响以及每个光伏组件的遮挡情况,精确模拟太阳能电站的产能。

Ø财务分析:

软件统筹光伏组件费用、逆变器费用、安装费用,同时考虑贷款、折扣、折旧、纳税、电站投入运行时间等因素,评估不同上网电价和时段对投资收益的影响。
